ADI推出寬動態范圍RF功率檢波器 — ADL5903ACPZN

ADI推出寬動態范圍RF功率檢波器 — ADL5903ACPZN

來源:本站時間:2024-05-17瀏覽數:

概述:ADL5903ACPZN是一款真均方根響應功率檢波器,具有35 dB測量范圍。 該器件提供低功耗性能,具備內在無紋波誤差傳遞功能。ADL5903為需要進行精確信號功率測量的各種高頻系統提供了解決方案。 該器件采用3.0 V至5.0 V單電源供電,僅需幾個電容即可方便地使用,并且能夠…

概述:

ADL5903ACPZN是一款真均方根響應功率檢波器,具有35 dB測量范圍。 該器件提供低功耗性能,具備內在無紋波誤差傳遞功能。

ADL5903為需要進行精確信號功率測量的各種高頻系統提供了解決方案。 該器件采用3.0 V至5.0 V單電源供電,僅需幾個電容即可方便地使用,并且能夠以單端驅動,或使用巴倫以差分輸入驅動。 片內匹配網絡可在器件額定頻率范圍內提供良好的回損性能。 ADL5903可在200 MHz至6 GHz頻率范圍內工作,支持的輸入范圍為?30 dBm至+20 dBm。


ADL5903可用于確定帶復雜調制包絡的高頻信號真功率,包括大波峰因數信號,如GSM、CDMA、W-CDMA、TD-SCDMA和LTE調制信號。 然后,輸出便與輸入均方根值的對數成比例。 換言之,讀數以分貝值直接呈現,900 MHz時調整至大約35.5 mV/dB。


ADL5903具有低功耗工作特性,禁用模式則進一步降低功耗。 當ADL5903通過ENBL引腳上的邏輯低電平而進入關斷模式時,其功耗低于100 μA。 ADL5903采用2 mm × 2 mm、8引腳LFCSP封裝,具有?55°C至+125°C的寬工作溫度范圍。


ADL5903的主要特性:

精確的均方根至直流轉換(200 MHz至6 GHz)

測量動態范圍:35 dB

無紋波傳遞功能

單端輸入,兼容50 Ω信號源

無需外部匹配

線性dB輸出,調整至35.5 mV/dB (900 MHz)

波形與調制獨立,如:

GSM/CDMA/W-CDMA

/TD-SCDMA/LTE

出色的溫度穩定性

采用3.0 V 至5.0 V電源供電,工作溫度范圍為?55°C至+125°C

低功耗: 3 mA(3.0 V至5.0 V電源)

8引腳、2 mm × 2 mm LFCSP封裝


應用:

? 功率放大器線性化/控制環路

? 發射機功率控制

? 發射機信號強度指示(TSSI)

? RF儀器儀表

? 無線中繼器

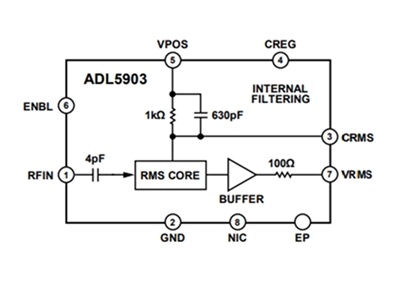

功能框圖:
