RC21214A000GND是（Renesas）推出的車用級可編程時鐘發生器，專為滿足汽車電子系統對高精度時鐘信號的需求設計。以下是其核心特性：
169fs RMS相位抖動（12kHz至20MHz、156.25MHz）
PCIe? Gen6共同時鐘（CC）27fs RMS
支持PCIe SRIS和SRNS
輸出：1kHz至650MHz（差分）、1kHz至200MHz（單端）
LVCMOS、LVDS或低功耗HCSL輸出類型，通過簡單的交流耦合至LVPECL和CML
LPHCSL集成終端
七個可編程通用輸入輸出（GPIO）
可將多個配置存儲在內部一次性可編程（OTP）存儲器中
1MHzI2C串行端口
工作電壓：1.8V和/或3.3V
封裝：5mm×5mm×0.75mm 40-QFN封裝
8個差分或16個單端輸出：RC21214（雙晶體）

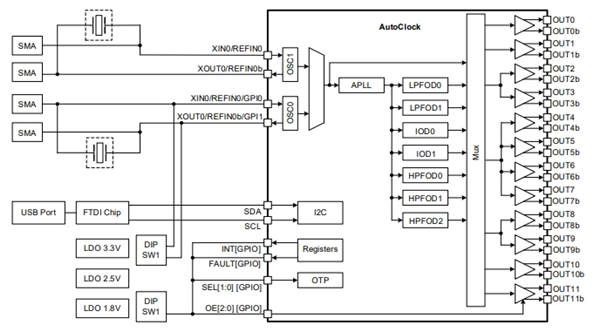

概述
RC21214A000GND是一款專為汽車應用量身打造的高性能AutoClock可編程時鐘發生器。RC21214A000GND發生器的特性包括ISO9001合規性、AEC-Q100認證、-40°C至+105°C的工作溫度范圍（相當于2級）以及PPAP支持。這些特性可在汽車環境中實現高可靠性和穩健性，符合嚴格的行業標準，同時提供診斷功能以增強性能監控。
典型應用
RC21214A000GND主要用于對時鐘精度和可靠性要求嚴苛的場景。 ?這些應用包括：
信息娛樂
途徑
域控制器
區域控制器
基本參數
類型：時鐘發生器
PLL：帶旁路
輸入：時鐘，晶體
輸出：CML，HCSL，LP-HCSL，LVCMOS，LVDS，LVPECL
電路數：1
比率 - 輸入:輸出：2：8
差分 - 輸入:輸出：無/是
頻率 - 最大值：650MHz
分頻器/倍頻器：是/無
電壓 - 供電：1.71V ~ 1.89V，3.135V ~ 3.465V
工作溫度：-40°C ~ 105°C（TA）
安裝類型：表面貼裝，可潤濕側翼
等級：汽車級
資質：AEC-Q100
封裝/外殼：40-WFQFN
