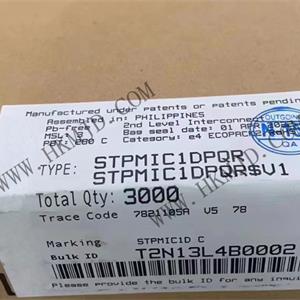

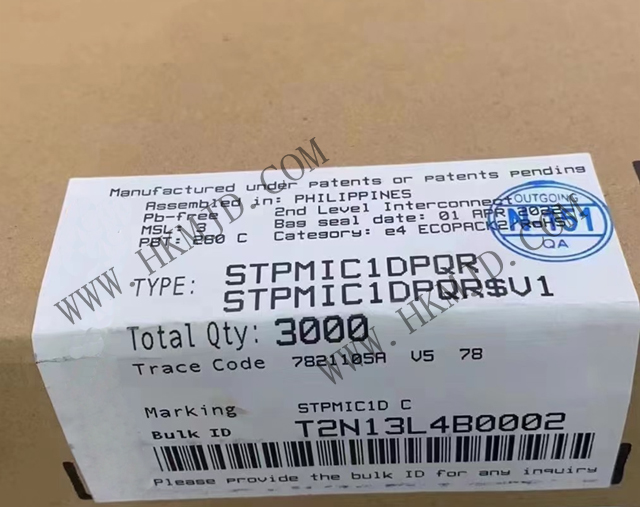

STPMIC1DPQR 電源管理IC是一寬全集成式PMIC，設計用于基于高集成應用處理器設計，需要低功耗、高效率的產品。STPMIC1 PMIC集成先進的低功耗特性，由主機處理器通過I2C和IO接口控制。該PMCI集成了四個同步降壓轉換器，經過優化實現超高效率。為了改進瞬態響應，該轉換器采用自適應恒定導通時間 (COT) 控制器，其標稱開關頻率為2MHz。該器件還包含低壓差 (LDO) 穩壓器，為應用處理器以及系統外設（如DDR內存、閃存和其他系統設備）供電。

STPMIC1DPQR 的升壓轉換器最多可驅動3個USB端口（兩個500mA主機USB和一個100mA USB OTG）。STPMIC1的先進旁路架構能平滑調節電池以及消費類5V交流-直流適配器的USB端口的VBUS。

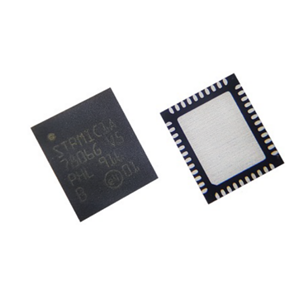

STPMIC1DPQR 電源管理IC采用WFQFN-44L封裝，環境工作溫度范圍為-40°C至+105°C。

特性

輸入電壓范圍：2.8V至5.5V

4個可調通用LDO

1個LDO，用于DDR3終端（灌電流-拉電流），旁路模式用于低功耗DDR或用作通用LDO

1個LDO，用于USB PHY供電，具有自動電源檢測功能

1個參考電壓LDO，用于DDR存儲器

4個可調自適應恒定導通時間 (COT) 降壓SMPS轉換器

5.2V/1.1A升壓SMPS，帶旁路模式，用于5V輸入或電池輸入

1個500mA電源開關，符合USB OTG標準

1個500mA/1000mA通用電源開關

用戶可編程非易失性存儲器 (NVM)，可擴展性好，支持各種應用

I2C和數字I/O控制接口

環境工作溫度范圍：-40°C至+105°C

封裝類型：WFQFN-44L

封裝尺寸：5.0mm x 6.0mm x 0.8mm

應用

STM32MP1微控制器的電源管理單元配套芯片

嵌入式微處理器的電源管理

可穿戴設備及物聯網

便攜式設備

人機界面 (HMI)

智能家居
