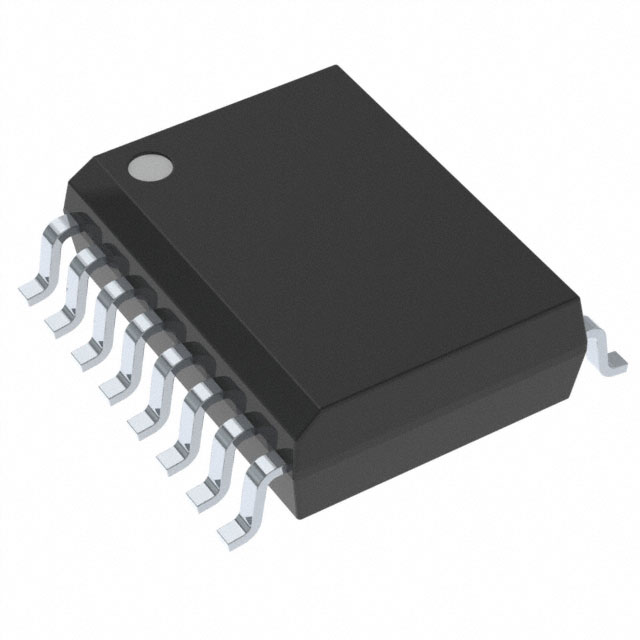

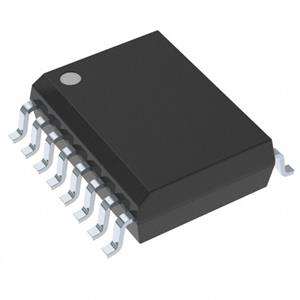

UCC21520AQDWQ1 - 具主動保護功能的高 CMTI 2.5-A 和 5-A 隔離式 IGBT、MOSFET 柵極驅動器

產品描述

UCC21520AQDWQ1 是一款 5.7kVRMS 強化隔離型柵極驅動器，適用于 IGBT 和 MOSFET，具有 2.5A 源電流和 5A 灌電流。輸入端采用 3V 至 5.5V 單電源供電。兩個互補 CMOS 輸入可控制柵極驅動器的輸出狀態。76 ns 的短傳播時間確保了對輸出級的精確控制。

產品特性

在 VCM = 1500 V 時，具有 50kV/μs 的最小共模瞬態抗擾度 (CMTI) 和 100kV/μs 的典型共模瞬態抗擾度 (CMTI)

2.5A 峰值源電流和 5A 峰值灌電流

短傳播延遲： 76 毫微秒（典型值），110 毫微秒（最大值）

2A 有源米勒鉗位

輸出短路鉗位

輸入和輸出欠壓鎖定 (UVLO)，帶就緒 (RDY) 引腳指示

有源輸出下拉和默認低電平輸出，帶低電源或浮動輸入

3V 至 5.5V 輸入電源電壓

15V 至 30V 輸出驅動器電源電壓

CMOS 兼容輸入

拒絕短于 20 ns 的輸入脈沖和瞬態噪聲

應用

以下應用中的隔離式 IGBT 和 MOSFET 驅動器

- 混合動力汽車和電動汽車電源模塊

- 工業電機控制驅動器

- 工業電源

- 太陽能逆變器

- 感應加熱
